SLIM LED BAR 6LED | 480x17mm | 2,88W | 500lm | 175° | 6.500K | 12V | IP65 | 20ks
Kód: 2801518Související produkty
Detailní popis produktu

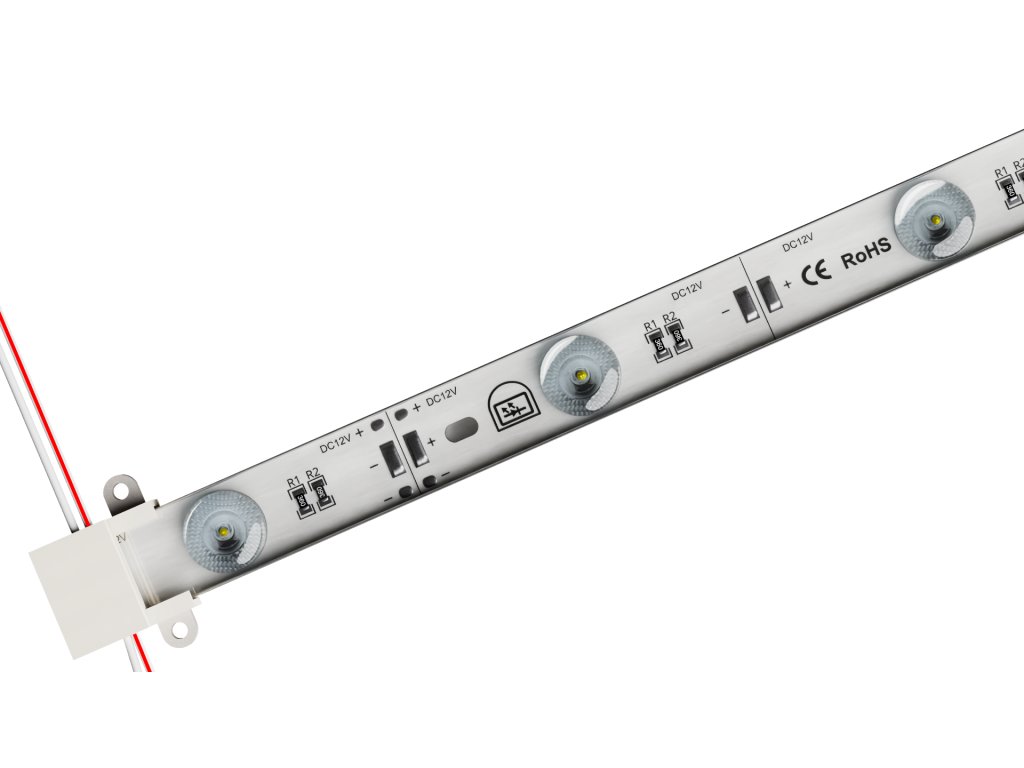

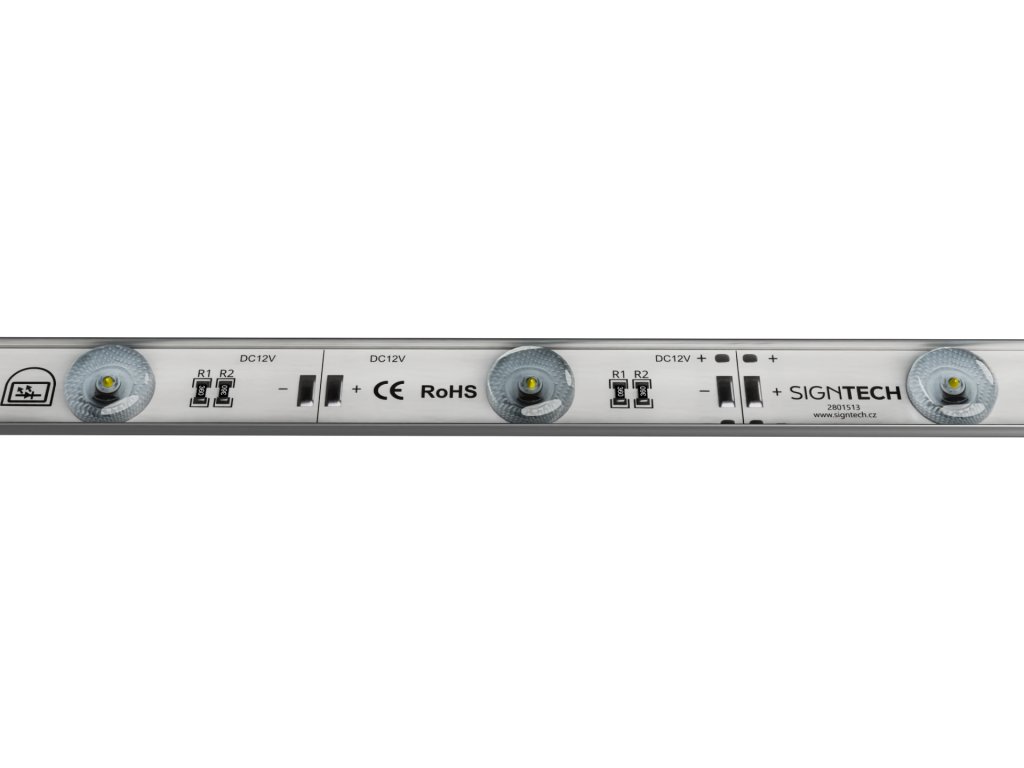

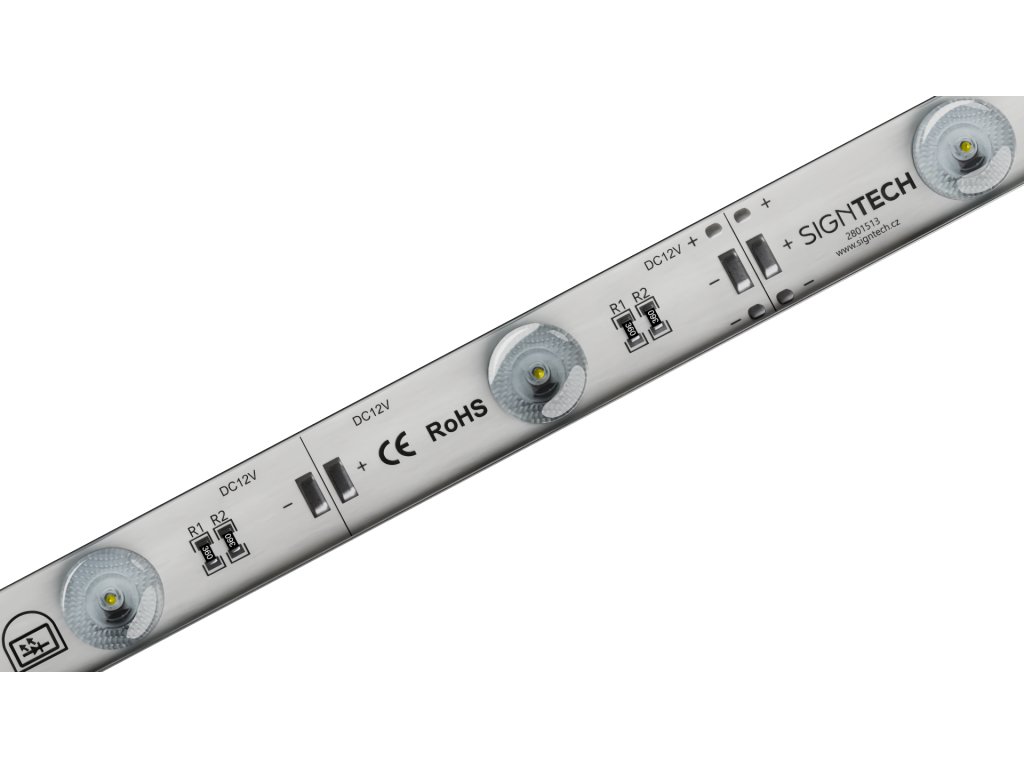

LED lišty z produktové řady SIGNTECH SLIM LED jsou vhodné pro použití všude tam, kde je požadavek na souvisle prosvětlenou aplikaci s minimální hloubkou. V modulech jsou použity velmi efektivní led chipy, kde je příkon 1ks lišty s 6 ks modulů pouze 2,88 W. Délka vodičů mezi lištami je 150mm.
Vzhledem k charakteristice vyzařovací optiky těchto LED modulů, která je rozprostřena do plochy s kompenzací čelního svitu, jsou LED lišty nejvhodnější pro prosvětlování světelných reklam či textilních panelů do hloubek kolem 100 mm. Použít je samozřejmě můžete dle vlastního uvážení, ale ve větších zástavbových hloubkách uvidíte znatelný pokles jejich svítivosti.
Rozestup LED modulů v této LED liště s hliníkovým plošným spojem je 80 mm, lišta je dělitelná po jednom segmentu tj. 80mm (V tomto případě dojde k narušení ochrany IP65 ztrácí pro tuto vlastnost záruku, dělení je možné nejlépe na kotoučové pile z důvodu hliníkového profilu, ve kterém je LED lišta zalita. Není tedy tak snadné jak u LED lišt s IP33)

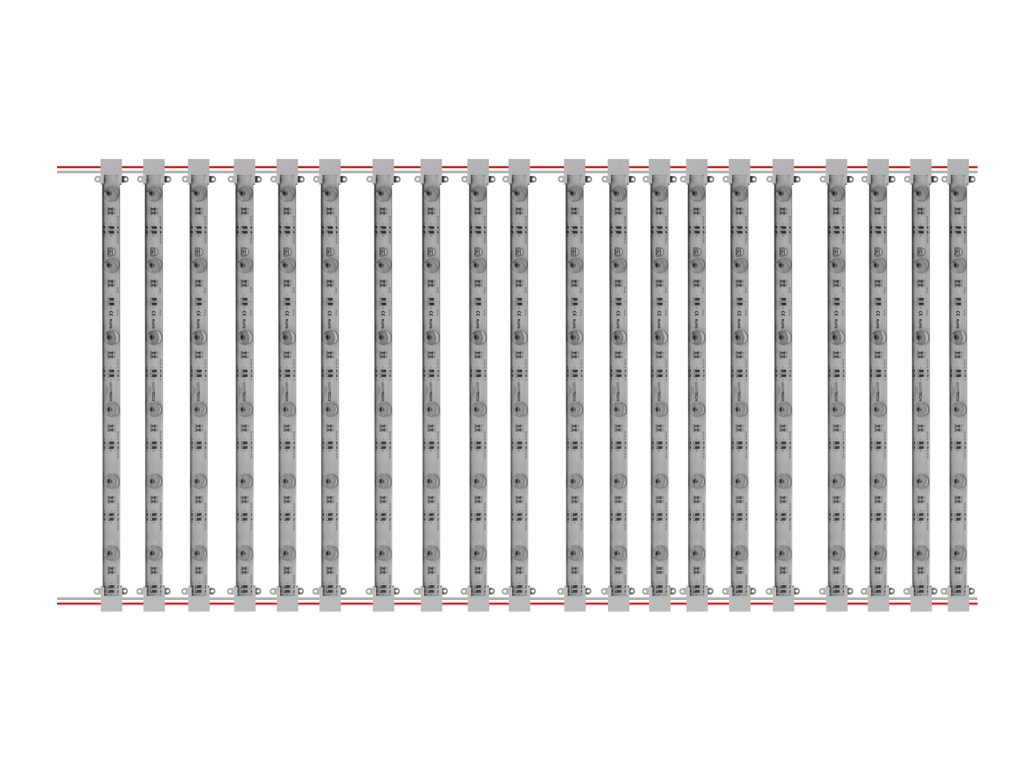

Maximálně je možné zapojit v sérii 20 ks lišt s napájením z jedné strany
| Doporučené maximální rozestupy LED lišt v ploše pro souvislé prosvětlení | |||
| Hloubka panelu | Rozestup LED lišt | Počet lišt / 0,5m2 | Světelný tok / 0,5m2 |
| 35 mm | 80 mm | 13 ks | 6.500 lm |
| 40 mm | 100 mm | 10 ks | 5.000 lm |
| 50 mm | 110 mm | 9 ks | 4.500 lm |
| 60 mm | 130 mm | 8 ks | 4.000 lm |
| 70 mm | 150 mm | 7 ks | 3.500 lm |
| 80 mm | 150 mm | 7 ks | 3.500 lm |
| 100 mm | 150 mm | 7 ks | 3.500 lm |
|
LED lišty jsme vytvářeli pro hloubky panelů od 35 do 100 mm, kde je nutná optika s kompenzací čelního svitu. V tabulce jsou uvedené hraniční rozestupy lišt, je nutné vyzkoušet v závislosti na použitém textilu a grafiky. |
|||
Rozestupy mezi LED pásky (lištami) je nutné přizpůsobit Vámi používaným prosvětlovaným materiálům.
Testy jsme prováděli na těchto materiálech:
PLEXISKLO - opálové extrudované plexisklo, propustnost 47%
TEXTIL - Georg + Otto Friedrich - Decotex LUXX 7019 a Decotex 8179
Doplňkové parametry
| Kategorie: | LED moduly 12V, 24V, 230V - zadní i boční osvit |
|---|---|
| Hmotnost: | 0.5 kg |
| Napájecí napětí: | 12V DC |
| Světelný tok: | 500lm |
| Příkon (W): | 2,88W |
| ? Stupeň krytí: | IP65 |
| Vyzařovací úhel: | 175° |
| Barevná teplota: | Studená bílá (6.500K) |
